ห้องทดสอบการเปลี่ยนแปลงอุณหภูมิตามมาตรฐาน JESD22-A104 ช่วยเพิ่มความน่าเชื่อถือของ ECU ในยานยนต์ได้อย่างไร?

Jul 17 2026

Table of Content [Hide]

ชุดควบคุมอิเล็กทรอนิกส์ในยานยนต์แทบจะไม่เคยล้มเหลวเพราะชิ้นส่วนร้อนหรือเย็นเกินไปเพียงอย่างเดียว ความท้าทายที่ยิ่งใหญ่กว่าคือการเปลี่ยนแปลงอุณหภูมิซ้ำๆ การสตาร์ทเย็น ความร้อนจากห้องเครื่อง วงจรการชาร์จ การสวิตช์กำลังไฟฟ้า และการเปลี่ยนแปลงของสภาพแวดล้อม ล้วนทำให้เกิดการขยายตัวและหดตัวอย่างต่อเนื่องระหว่างวัสดุต่างๆ ภายใน ECU

รอยเชื่อมบัดกรี ลามิเนต PCB แพ็คเกจเซมิคอนดักเตอร์ ขั้วต่อ และตัวเรือน ต่างมีค่าสัมประสิทธิ์การขยายตัวทางความร้อน (CTE) ที่แตกต่างกัน หลังจากผ่านไปหลายพันรอบ ความเค้นทางกลที่สะสมอาจนำไปสู่ความล้าของรอยเชื่อม ความผิดพลาดทางไฟฟ้าแบบไม่ต่อเนื่อง ข้อผิดพลาดในการสื่อสาร หรือความล้มเหลวโดยสมบูรณ์

Aห้องทดสอบการหมุนเวียนอุณหภูมิตาม JESD22-A104สร้างความเค้นนี้ขึ้นมาใหม่ภายใต้สภาวะควบคุม ช่วยให้ผู้ผลิตตรวจพบความเสี่ยงด้านความน่าเชื่อถือก่อนการตรวจสอบยานพาหนะและการผลิตจำนวนมาก ซึ่งต้องการการควบคุมอุณหภูมิที่แม่นยำ ประสิทธิภาพการหมุนเวียนที่เสถียร ความสามารถในการรับภาระความร้อนที่เพียงพอ และความสามารถในการตรวจสอบ ECU ที่มีกำลังไฟฟ้าระหว่างการทดสอบ

ไม่แน่ใจว่าห้องทดสอบรูปแบบใดเหมาะกับโปรแกรม ECU ของคุณ?พูดคุยกับวิศวกรทดสอบของ LIB— เราช่วยคุณจับคู่ช่วงอุณหภูมิ ภาระความร้อน และอินเทอร์เฟซสายเคเบิลให้ตรงกับแผนคุณสมบัติของคุณ โดยไม่มีค่าใช้จ่าย

ห้องทดสอบการหมุนเวียนอุณหภูมิตาม JESD22-A104 คืออะไร?

ห้องทดสอบการหมุนเวียนอุณหภูมิตาม JESD22-A104 เป็นห้องทดสอบสิ่งแวดล้อมที่ออกแบบมาเพื่อประเมินชิ้นส่วนและชุดประกอบอิเล็กทรอนิกส์ภายใต้การสัมผัสอุณหภูมิสูงและต่ำซ้ำๆ

มาตรฐาน JESD22-A104 ซึ่งพัฒนาโดย JEDEC มุ่งเน้นการทดสอบการหมุนเวียนอุณหภูมิสำหรับอุปกรณ์เซมิคอนดักเตอร์ แพ็คเกจ และการเชื่อมต่อด้วยบัดกรี ในการใช้งานยานยนต์ วิธีการนี้ถูกนำมาใช้อย่างแพร่หลายสำหรับ:

ECU ในยานยนต์
ชุดประกอบ PCB
โมดูลควบคุมอิเล็กทรอนิกส์
แพ็คเกจเซมิคอนดักเตอร์
การประเมินความน่าเชื่อถือของรอยเชื่อมบัดกรี

ไม่เหมือนกับการทดสอบการเก็บที่อุณหภูมิคงที่ การหมุนเวียนอุณหภูมิสร้างความเค้นทางกลโดยการเปลี่ยนอุณหภูมิระหว่างจุดสูงสุดและต่ำสุดที่กำหนดซ้ำๆ ซึ่งเผยให้เห็นจุดอ่อนที่ซ่อนอยู่ซึ่งอาจไม่ปรากฏระหว่างการทดสอบการทำงานปกติ

ตัวอย่างเช่น ECU อาจผ่านการตรวจสอบที่อุณหภูมิห้อง แต่เกิดความล้มเหลวในการสื่อสาร CAN เป็นช่วงๆ เมื่อสัมผัสกับการหมุนเวียนอุณหภูมิซ้ำๆ การทดสอบตาม JESD22-A104 ช่วยจำลองสภาวะเหล่านี้และเชื่อมโยงความล้มเหลวกับความเค้นที่เกี่ยวข้องกับอุณหภูมิ

เหตุใด ECU ในยานยนต์จึงต้องการการทดสอบการหมุนเวียนอุณหภูมิ

อิเล็กทรอนิกส์ในยานยนต์สมัยใหม่รวมวัสดุหลากหลายที่มีลักษณะการขยายตัวทางความร้อนแตกต่างกัน รวมถึง:

วงจรทองแดง
วัสดุ PCB FR-4
แพ็คเกจเซมิคอนดักเตอร์ซิลิคอน
โลหะผสมบัดกรี
ตัวเรือนอะลูมิเนียม
ซีลและกาวโพลีเมอร์

เมื่ออุณหภูมิเปลี่ยนแปลงซ้ำๆ วัสดุเหล่านี้จะขยายตัวและหดตัวในอัตราที่แตกต่างกัน ความเค้นทางกลที่เกิดขึ้นจะกระจุกตัวในบริเวณที่เปราะบาง เช่น รอยเชื่อมบัดกรี มุม BGA ขาหัวต่อ และจุดยึดชิ้นส่วน

ตัวอย่างเช่น ECU ที่ติดตั้งใกล้เครื่องยนต์อาจประสบกับ:

การสตาร์ทเย็นที่อุณหภูมิต่ำในฤดูหนาว
การทำงานที่อุณหภูมิสูงใกล้เครื่องยนต์
การเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็วระหว่างการทำงานของยานพาหนะ
ความร้อนที่เกิดจากอิเล็กทรอนิกส์กำลัง

ยานยนต์ไฟฟ้าสร้างความท้าทายทางความร้อนเพิ่มเติม ตัวควบคุมแบตเตอรี่ ตัวควบคุมมอเตอร์ และระบบจัดการกำลังไฟฟ้า ต้องเผชิญกับความร้อนที่เกิดจากการสูญเสียจากการสวิตชิ่ง วงจรการชาร์จ และการเปลี่ยนแปลงของระบบหล่อเย็น

การทดสอบการหมุนเวียนอุณหภูมิช่วยตรวจจับ:

ความล้าของรอยเชื่อมบัดกรี
การแตกร้าวของ BGA
การหลุดล่อนของ PCB
การเพิ่มขึ้นของความต้านทานหน้าสัมผัสของขั้วต่อ
ความเสียหายของแพ็คเกจเซมิคอนดักเตอร์
การเสียรูปของตัวเรือนและซีล

ความล้มเหลวของ ECU จำนวนมากเป็นแบบไม่ต่อเนื่องมากกว่าถาวร รอยแตกอาจเปิดเฉพาะที่อุณหภูมิต่ำหรือสูง ทำให้เกิดการหยุดชะงักของการสื่อสารสั้นๆ การรีเซ็ต ECU หรือรหัสปัญหาในการวินิจฉัย การทดสอบการหมุนเวียนอุณหภูมิทำให้ความล้มเหลวเหล่านี้สามารถทำซ้ำและวัดผลได้

ข้อกำหนดการทดสอบการหมุนเวียนอุณหภูมิตาม JESD22-A104

JESD22-A104 ประเมินชิ้นส่วนอิเล็กทรอนิกส์ผ่านการเปลี่ยนผ่านอุณหภูมิซ้ำๆ ในสภาพแวดล้อมแบบก๊าซ โปรไฟล์การทดสอบถูกกำหนดโดยพารามิเตอร์สำคัญหลายตัว:

อุณหภูมิต่ำ (Tmin)
อุณหภูมิสูง (Tmax)
เวลาแช่
อัตราการเปลี่ยนแปลงอุณหภูมิ
จำนวนรอบ
อุณหภูมิตัวอย่าง (ไม่ใช่อุณหภูมิอากาศในห้อง)

อุณหภูมิผลิตภัณฑ์จริงมีความสำคัญมากกว่าอุณหภูมิอากาศในห้อง การทดสอบที่ออกแบบอย่างเหมาะสมต้องมีการตรวจสอบโดยใช้เทอร์โมคัปเปิลที่ติดกับตัวอย่างเอง ไม่ใช่แค่เซ็นเซอร์ของห้อง

สภาวะอุณหภูมิทั่วไปของ JESD22-A104.01:

สภาวะ	อุณหภูมิต่ำ	อุณหภูมิสูง
A	-55°C	+85°C
B	-55°C	+125°C
C	-65°C	+150°C
G	-40°C	+125°C
H	-55°C	+150°C
M	-40°C	+150°C

สำหรับการทดสอบความน่าเชื่อถือของการเชื่อมต่อด้วยบัดกรี วิธีปฏิบัติทั่วไปรวมถึง:

อัตราการเปลี่ยนแปลงที่ควบคุม โดยทั่วไป ≤15°C/นาที (แนะนำ 10–14°C/นาที)
โหมดแช่ 1–4 ซึ่งต้องการเวลาคงอยู่ขั้นต่ำ 1/5/10/15 นาทีที่แต่ละจุดสูงสุด/ต่ำสุด
1–2 รอบ/ชั่วโมง สำหรับงานบัดกรี โดยทั่วไปหลีกเลี่ยงเวลารอบต่ำกว่า 30 นาที
การตรวจสอบอุณหภูมิตัวอย่างที่แม่นยำ ไม่ใช่แค่อากาศในห้อง
การถ่ายโอนโหลดในห้องคู่เสร็จภายในหนึ่งนาที

สภาวะที่เลือกควรสอดคล้องกับการใช้งานยานยนต์จริงและเอกสารคุณสมบัติที่เกี่ยวข้อง (JESD22-A104, AEC-Q100/Q200, ISO 16750-4 หรือข้อกำหนดเฉพาะที่อิงตาม LV 124 ของ OEM เอง) โปรไฟล์ที่รุนแรงกว่าไม่ได้หมายถึงการทดสอบที่ดีกว่าเสมอไป ความเค้นที่มากเกินอาจสร้างความล้มเหลวที่ไม่เคยเกิดขึ้นในการใช้งานยานพาหนะจริง ทำให้เสียเวลาไปกับปัญหาที่ไม่ใช่ปัญหา

วิธีการทดสอบการหมุนเวียนอุณหภูมิสำหรับ ECU ในยานยนต์

การทดสอบการหมุนเวียนอุณหภูมิของ ECU ที่เชื่อถือได้ควรได้รับการออกแบบตามการใช้งานผลิตภัณฑ์ สภาพแวดล้อมการติดตั้ง และกลไกความล้มเหลวที่คาดการณ์ไว้ โปรไฟล์อุณหภูมิทั่วไปอาจไม่สะท้อนสภาวะการใช้งานรถยนต์จริง

ขั้นตอนที่ 1 — กำหนดโปรไฟล์การหมุนเวียนอุณหภูมิ

ก่อนการทดสอบ วิศวกรควรกำหนด:

อุณหภูมิต่ำสุดและสูงสุด
จำนวนรอบ
อัตราการเปลี่ยนแปลงอุณหภูมิ
เวลาแช่
สภาวะการทดสอบแบบมีกำลังไฟฟ้าหรือไม่มีกำลังไฟฟ้า
ข้อกำหนดการตรวจสอบทางไฟฟ้า

สำหรับคุณสมบัติ ECU ในยานยนต์ โปรไฟล์เช่น -40°C ถึง +125°C เป็นที่นิยมใช้ แต่สภาวะที่ถูกต้องขึ้นอยู่กับตำแหน่งในรถยนต์ ประเภทของชิ้นส่วน และข้อกำหนดของ OEM ECU ระบบส่งกำลัง ระบบจัดการแบตเตอรี่ และโมดูลอิเล็กทรอนิกส์ภายในห้องโดยสาร อาจต้องการสภาวะที่แตกต่างกันเพราะสภาพแวดล้อมการทำงานแตกต่างกัน

ขั้นตอนที่ 2 — ติดตั้งตัวอย่าง ECU และเซ็นเซอร์อุณหภูมิ

ควรติดตั้ง ECU ด้วยอุปกรณ์จับยึดที่ให้การไหลเวียนของอากาศเพียงพอรอบตัวอย่าง ควรวางเซ็นเซอร์อุณหภูมิในตำแหน่งที่สำคัญ เช่น:

แพ็คเกจโปรเซสเซอร์
ชิ้นส่วนกำลัง
พื้นที่กึ่งกลาง PCB
ส่วนขั้วต่อ

โปรไฟล์อุณหภูมิที่วัดในห้องว่างเปล่าไม่ได้แสดงถึงสภาวะจริงของการทดสอบ ECU ที่มีโหลด — ควรตรวจสอบด้วยอุปกรณ์จับยึด สายเคเบิล และมวลตัวอย่างจริงที่ติดตั้งอยู่เสมอ

ขั้นตอนที่ 3 — ตรวจสอบประสิทธิภาพทางไฟฟ้าระหว่างการทดสอบ

การทดสอบ ECU ในยานยนต์จำนวนมากต้องการการทำงานแบบมีกำลังไฟฟ้าระหว่างการหมุนเวียนอุณหภูมิ โดยทั่วไปการตรวจสอบรวมถึง:

กระแสไฟฟ้าที่จ่าย
การสื่อสาร CAN / LIN / Ethernet
สัญญาณเอาต์พุต
เหตุการณ์การรีเซ็ต
การเปลี่ยนแปลงความต้านทาน

ห้องทดสอบที่เหมาะสมควรมีช่องทางเข้าสำหรับสายเคเบิลที่ปิดสนิทเพื่อเชื่อมต่ออุปกรณ์ตรวจสอบภายนอกโดยไม่ลดทอนประสิทธิภาพการซีลของห้อง บันทึกอุณหภูมิอากาศในห้องและอุณหภูมิผลิตภัณฑ์แยกกัน — ECU ที่มีโหลดอาจตามหลังค่าที่อ่านจากอากาศหลายนาที

ขั้นตอนที่ 4 — วิเคราะห์ความล้มเหลวหลังการหมุนเวียน

หลังจากเสร็จสิ้นการทดสอบ วิศวกรประเมินว่า ECU เป็นไปตามข้อกำหนดด้านการทำงานและโครงสร้างหรือไม่ การวิเคราะห์ความล้มเหลวอาจรวมถึง:

การตรวจสอบด้วยสายตา
การตรวจสอบด้วยรังสีเอกซ์
การวิเคราะห์ภาพตัดขวาง / การย้อมและดึง
การเปรียบเทียบประสิทธิภาพทางไฟฟ้า
การตรวจสอบรอยเชื่อมบัดกรี

รายงานขั้นสุดท้ายควรรวมโปรไฟล์การทดสอบ ข้อมูลอุณหภูมิตัวอย่าง จำนวนรอบ ผลการตรวจสอบทางไฟฟ้า และสภาวะความล้มเหลว นี่คือสิ่งที่เปลี่ยนการหมุนเวียนอุณหภูมิจากการสัมผัสสิ่งแวดล้อมแบบง่ายๆ เป็นการประเมินความน่าเชื่อถือที่สามารถพิสูจน์ได้

วิธีเลือกห้องทดสอบการหมุนเวียนอุณหภูมิสำหรับการทดสอบ ECU

การเลือกห้องทดสอบตาม JESD22-A104 ต้องการมากกว่าการตรวจสอบช่วงอุณหภูมิในเอกสารข้อมูล ห้องทดสอบต้องตรงกับขนาด ECU การใช้พลังงาน โปรไฟล์การทดสอบ และข้อกำหนดการตรวจสอบ

ช่วงอุณหภูมิและความสามารถในการหมุนเวียน— อิเล็กทรอนิกส์ในยานยนต์โดยทั่วไปต้องการ -40°C ถึง +125°C, -40°C ถึง +150°C หรือในสภาพแวดล้อมที่รุนแรง ลงไปถึง -70°C ห้องทดสอบควรรักษาจุดสูงสุด/ต่ำสุดทั้งสองได้อย่างเสถียร ขณะที่ควบคุมอัตราการเปลี่ยนแปลงตามที่มาตรฐานกำหนด

ความสามารถในการรับภาระความร้อนสำหรับการทดสอบ ECU แบบมีกำลังไฟฟ้า— ECU ที่มีกำลังไฟฟ้าสร้างความร้อนเพิ่มเติมภายในห้อง พิจารณาจำนวน ECU ที่ทดสอบพร้อมกัน กำลังไฟฟ้าขณะทำงานของ ECU การดูดซับความร้อนของอุปกรณ์จับยึด และสายเคเบิล/อุปกรณ์ตรวจสอบ ห้องที่มีความสามารถในการรับภาระความร้อนไม่เพียงพออาจทำให้อุณหภูมิอากาศถึงค่าที่ตั้งไว้ แต่ยังไม่สามารถทำให้ตัวอย่างถึงอุณหภูมิที่ต้องการได้

ขนาดห้องและการออกแบบการไหลเวียนอากาศ— พื้นที่ทำงานต้องการที่ว่างสำหรับตัวอย่าง ECU อุปกรณ์จับยึด เซ็นเซอร์ และการเชื่อมต่อสายเคเบิล ปริมาตรที่มากขึ้นไม่ได้ดีกว่าโดยอัตโนมัติ การไหลเวียนอากาศที่สม่ำเสมอรอบตัวอย่างมีความสำคัญมากกว่าความจุรวม

การเชื่อมต่อไฟฟ้าและการตรวจสอบข้อมูล— ห้องทดสอบที่เหมาะสมควรสนับสนุนการเชื่อมต่อแบบ feedthrough สำหรับ CAN, LIN, Ethernet, เทอร์โมคัปเปิล และการวัดความต้านทาน เพื่อให้วิศวกรสามารถตรวจสอบพฤติกรรมของ ECU ได้อย่างต่อเนื่องตลอดหลายพันรอบ

ยังคงเปรียบเทียบข้อมูลจำเพาะของห้องทดสอบระหว่างผู้จำหน่าย?ส่งขนาด ECU การใช้พลังงาน และมาตรฐานเป้าหมายของคุณมาให้เราและเราจะแนะนำการกำหนดค่า — โดยไม่มีข้อผูกมัด

ห้องทดสอบการหมุนเวียนอุณหภูมิ LIB สำหรับอิเล็กทรอนิกส์ในยานยนต์ตาม JESD22-A104

บริษัท Xi'an LIB Environmental Simulation Industry ออกแบบและผลิตห้องทดสอบสิ่งแวดล้อมตั้งแต่ปี 2009 โดยมีอุปกรณ์ใช้งานในห้องปฏิบัติการความน่าเชื่อถือด้านอิเล็กทรอนิกส์ยานยนต์ เซมิคอนดักเตอร์ และ PCB ห้องทดสอบของ LIB สำหรับการทดสอบ ECU สามารถปรับแต่งช่วงอุณหภูมิ ขนาดห้อง ภาระความร้อน การเข้าถึงสายเคเบิล และระบบตรวจสอบ และรองรับ:

การทดสอบการหมุนเวียนอุณหภูมิตาม JESD22-A104
การตรวจสอบความน่าเชื่อถือของ ECU ในยานยนต์
การรับรองคุณสมบัติชิ้นส่วนอิเล็กทรอนิกส์
การทดสอบความเค้นทางความร้อนของ PCB
การประเมินความทนทานต่อสิ่งแวดล้อม

ข้อมูลจำเพาะที่สำคัญ:

พารามิเตอร์	ข้อมูลจำเพาะ
ช่วงอุณหภูมิ	-20°C ถึง +150°C / -40°C ถึง +150°C / -70°C ถึง +150°C
อัตราการทำความร้อนและความเย็น	มาตรฐาน 10°C/นาที; สามารถปรับแต่ง 15°C/นาที
ความผันผวนของอุณหภูมิ	±0.5°C
ความเบี่ยงเบนของอุณหภูมิ	±2.0°C
ความจุพื้นที่ทำงาน	100 ลิตร – 1,000 ลิตร
ภาระความร้อนที่กำหนด	1,000 วัตต์
ตัวควบคุม	หน้าจอสัมผัสแบบตั้งโปรแกรมได้
การสื่อสาร	Ethernet / USB
วัสดุภายใน	สแตนเลส SUS304
ระบบทำความเย็น	ระบบอัดเชิงกล
เสียงรบกวนสูงสุด	65 dBA


ห้องทำงานที่แข็งแกร่ง	รูร้อยสายเคเบิล	Rom

ออกแบบมาสำหรับโปรแกรมความน่าเชื่อถือระยะยาว

การทดสอบความน่าเชื่อถือในยานยนต์มักดำเนินการหลายร้อยถึงหลายพันรอบเป็นเวลาหลายสัปดาห์ของการทำงานต่อเนื่อง ห้องทดสอบของ LIB ถูกสร้างขึ้นเพื่อการหมุนเวียนระยะยาวที่เสถียร ด้วยโปรไฟล์ที่ตั้งโปรแกรมได้ การทำงานแบบอัตโนมัติ การบันทึกข้อมูล การหมุนเวียนอากาศแบบบังคับ และอุปกรณ์จับยึดทดสอบแบบกำหนดเอง สำหรับการทดสอบ ECU แบบมีกำลังไฟฟ้า ช่องเสียบสายเคเบิลที่ปิดสนิทช่วยให้เชื่อมต่อกับระบบตรวจสอบภายนอกได้โดยไม่กระทบประสิทธิภาพของห้อง

โซลูชันที่ปรับแต่งสำหรับการทดสอบยานยนต์

ชิ้นส่วนยานยนต์ที่แตกต่างกันต้องการการตั้งค่าการทดสอบที่แตกต่างกัน LIB ปรับแต่งห้องทดสอบตามขนาด ECU จำนวนตัวอย่าง การสร้างความร้อน อินเทอร์เฟซสายเคเบิล การออกแบบอุปกรณ์จับยึด และโปรไฟล์อุณหภูมิพิเศษ — เพื่อให้คุณไม่ต้องปรับแผนการทดสอบให้เข้ากับกล่องสำเร็จรูปที่ตายตัว

ขอใบเสนอราคาแบบกำหนดเอง → แจ้งประเภท ECU มาตรฐานเป้าหมาย (JESD22-A104 / AEC-Q100 / ISO 16750-4 / LV 124) และจำนวนตัวอย่างของคุณ แล้ววิศวกรของเราจะเสนอการกำหนดค่าห้องทดสอบภายใน 1 วันทำการ

อุปกรณ์ทดสอบความน่าเชื่อถือสำหรับยานยนต์ที่เกี่ยวข้อง

การรับรองคุณสมบัติ ECU ไม่ได้หยุดอยู่แค่การหมุนเวียนอุณหภูมิ ผู้ผลิตมักจับคู่กับการทดสอบสิ่งแวดล้อมอื่นๆ เพื่อตรวจสอบความน่าเชื่อถือของผลิตภัณฑ์อย่างสมบูรณ์ LIB จัดหาอุปกรณ์ครบวงจร:

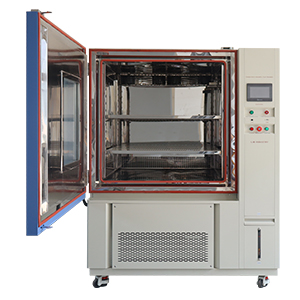

ห้องทดสอบอุณหภูมิและความชื้น

— การทดสอบความทนทานต่อสภาพอากาศและความต้านทานความชื้นสำหรับอิเล็กทรอนิกส์ในยานยนต์ ครอบคลุมสภาวะการจัดเก็บ การขนส่ง และการทำงาน

ห้องทดสอบช็อกจากความร้อน

— การเปลี่ยนผ่านอุณหภูมิที่เร็วขึ้นแบบสองโซนหรือสามโซน สำหรับการวิเคราะห์ความเข้ากันได้ของวัสดุและความเค้นของบัดกรี/แพ็คเกจ เสริมการหมุนเวียนตาม JESD22-A104

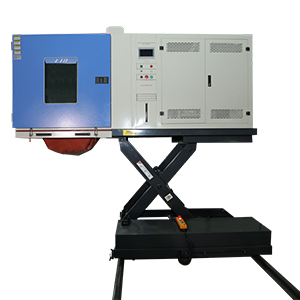

ระบบทดสอบการสั่นสะเทือน

— การจำลองการสั่นสะเทือนทางกลและการขนส่ง มักรวมกับการหมุนเวียนอุณหภูมิสำหรับการตรวจสอบ ECU ในสภาพแวดล้อมร่วม

ห้องทดสอบการหมุนเวียนอุณหภูมิ

— สำหรับการทดสอบการเปลี่ยนแปลงอุณหภูมิตาม JESD22-A104 และ IEC 60068-2-14 สำหรับชิ้นส่วนและชุดประกอบ

ดูรายการห้องทดสอบทั้งหมดของ LIB →หรือติดต่อเราสำหรับแผนการทดสอบความร้อน + การสั่นสะเทือนร่วม สำหรับโปรแกรม ECU เดียว

ห้องทดสอบการหมุนเวียนอุณหภูมิตาม JESD22-A104 ช่วยให้ผู้ผลิตยานยนต์ระบุความเสี่ยงด้านความน่าเชื่อถือที่ซ่อนอยู่ซึ่งเกิดจากความเค้นทางความร้อนซ้ำๆ สำหรับการใช้งาน ECU การควบคุมอุณหภูมิผลิตภัณฑ์ที่แม่นยำ อัตราการเปลี่ยนแปลงที่ควบคุม ความสามารถในการรับภาระความร้อนที่เพียงพอ และการตรวจสอบทางไฟฟ้า เป็นสิ่งจำเป็นสำหรับผลลัพธ์ที่มีความหมาย

การเลือกห้องทดสอบควรเริ่มจากขนาด ECU กำลังไฟฟ้าขณะทำงาน ช่วงอุณหภูมิ ข้อกำหนดรอบการทดสอบ การเชื่อมต่อสำหรับการตรวจสอบ และมาตรฐานคุณสมบัติที่เกี่ยวข้อง — ไม่ใช่แค่ช่วงอุณหภูมิในเอกสารข้อมูลจำเพาะ

ด้วยการผสมผสานการควบคุมอุณหภูมิที่เชื่อถือได้เข้ากับการกำหนดค่าที่เน้นการใช้งาน ห้องทดสอบการหมุนเวียนอุณหภูมิของ LIB ช่วยให้ผู้ผลิตอิเล็กทรอนิกส์ในยานยนต์ปรับปรุงความทนทานของผลิตภัณฑ์และลดความล้มเหลวที่ไม่คาดคิดระหว่างการตรวจสอบยานพาหนะและการผลิต

คำถามที่พบบ่อย

ห้องทดสอบการหมุนเวียนอุณหภูมิตาม JESD22-A104 ใช้ทำอะไร?ใช้เพื่อประเมินชิ้นส่วน ชุดประกอบ PCB รอยเชื่อมบัดกรี และระบบอิเล็กทรอนิกส์ในยานยนต์ ภายใต้การเปลี่ยนแปลงอุณหภูมิสูงและต่ำซ้ำๆ เพื่อระบุความล้มเหลวจากความล้าทางความร้อนก่อนการตรวจสอบยานพาหนะ

การหมุนเวียนอุณหภูมิแตกต่างจากการทดสอบช็อกจากความร้อนอย่างไร?การหมุนเวียนอุณหภูมิควบคุมอัตราการเปลี่ยนแปลงและเวลาคงอยู่เพื่อจำลองการเปลี่ยนแปลงสิ่งแวดล้อมซ้ำๆ การช็อกจากความร้อนใช้การเปลี่ยนผ่านที่เร็วกว่ามากระหว่างโซน สร้างเกรเดียนต์ความร้อนที่แรงกว่าและกลไกความล้มเหลวที่แตกต่างกัน

การทดสอบ ECU สามารถทำได้ขณะมีกำลังไฟฟ้าหรือไม่?ได้ การหมุนเวียนอุณหภูมิของ ECU แบบมีกำลังไฟฟ้าสามารถตรวจสอบการสื่อสาร CAN, LIN, และ Ethernet การใช้กระแสไฟฟ้า เอาต์พุต และเหตุการณ์รีเซ็ต โดยมีเงื่อนไขว่าห้องทดสอบมีช่องทางเข้าสายเคเบิลที่ปิดสนิทและการควบคุมความปลอดภัยที่เหมาะสม

ฉันจะเลือกห้องทดสอบการหมุนเวียนอุณหภูมิที่ถูกต้องได้อย่างไร?พิจารณาขนาด ECU จำนวนตัวอย่าง การสร้างความร้อน ช่วงอุณหภูมิที่ต้องการ จำนวนรอบ ความต้องการในการตรวจสอบทางไฟฟ้า และมาตรฐานที่เกี่ยวข้อง

LIB ให้การรับประกันอะไรสำหรับห้องทดสอบการหมุนเวียนอุณหภูมิ?ห้องทดสอบของ LIB ทุกเครื่อง รวมถึงการกำหนดค่าตาม JESD22-A104 สำหรับการทดสอบ ECU ในยานยนต์ มาพร้อมกับการรับประกันมาตรฐาน 36 เดือน (3 ปี) ครอบคลุมระบบทำความเย็น ตัวควบคุม และส่วนประกอบหลัก — ยาวนานกว่าการรับประกัน 12 เดือนที่พบทั่วไปในคู่แข่งหลายราย สะท้อนถึงความมั่นใจในความทนทานของพื้นที่ทดสอบ SUS304 และระบบอัดเชิงกล

LIB ผลิตเฉพาะห้องทดสอบการหมุนเวียนอุณหภูมิเท่านั้นหรือ?ไม่ นอกจากห้องทดสอบการหมุนเวียนอุณหภูมิตาม JESD22-A104 แล้ว LIB ยังผลิตอุปกรณ์ทดสอบสิ่งแวดล้อมครบวงจร รวมถึงห้องทดสอบอุณหภูมิและความชื้น ห้องทดสอบช็อกจากความร้อน ระบบทดสอบการสั่นสะเทือน ห้องทดสอบความสูง/ความดันต่ำ และห้องทดสอบละอองเกลือ/การกัดกร่อน — ทำให้ผู้ผลิตอิเล็กทรอนิกส์ในยานยนต์สามารถจัดหาห้องปฏิบัติการทดสอบความน่าเชื่อถือที่สมบูรณ์จากผู้จำหน่ายรายเดียว

พร้อมทดสอบ ECU ของคุณหรือยัง?

ส่งขนาด ECU ช่วงอุณหภูมิเป้าหมาย จำนวนรอบ และมาตรฐานคุณสมบัติ (JESD22-A104, AEC-Q100, ISO 16750-4 หรือ LV 124) มาให้เรา แล้ววิศวกรของ LIB จะเสนอการกำหนดค่าห้องทดสอบและใบเสนอราคา — โดยทั่วไปภายใน 1 วันทำการ

[ขอใบเสนอราคา] | [พูดคุยกับวิศวกร] | [ดาวน์โหลดเอกสารข้อมูลห้องทดสอบ]
