คุณดูแลรักษาและสอบเทียบตู้ควบคุมอุณหภูมิขนาดเล็กอย่างไรเพื่อให้ได้ผลการทดสอบที่เชื่อถือได้

Jul 09 2026

Table of Content [Hide]

small cliamte chamber4 AMini Temperature Chamberใช้เมื่อจำนวนตัวอย่างมีจำกัดแต่ต้องการความแม่นยำของอุณหภูมิที่เข้มงวด ชิ้นส่วนอิเล็กทรอนิกส์ แบตเตอรี่ เซนเซอร์ โพลีเมอร์ สารเคลือบ และบรรจุภัณฑ์ทางการแพทย์มักต้องผ่านการสัมผัสอุณหภูมิที่เย็น แห้ง หรือมีการเปลี่ยนแปลงอุณหภูมิก่อนอนุญาตให้ใช้งาน คู่มือนี้ครอบคลุมว่าทำไมการบำรุงรักษาตู้ทดสอบอุณหภูมิขนาดเล็กจึงสำคัญ วิธีการสอบเทียบที่ถูกต้อง พารามิเตอร์ตามมาตรฐาน IEC 60068 ที่ควรระบุในแผนการทดสอบ และการเปรียบเทียบ Mini Temperature Chamber ของ LIB Industry กับตู้รูปแบบอื่นๆ ค่าที่อ่านได้สองค่าตัดสินว่าผลลัพธ์เชื่อถือได้หรือไม่: ความสม่ำเสมอของอุณหภูมิ (temperature uniformity) เปรียบเทียบจุดต่างๆ ภายในตู้ และการแกว่งของอุณหภูมิ (temperature fluctuation) แสดงว่าจุดหนึ่งเปลี่ยนแปลงไปเท่าใดเมื่อเวลาผ่านไป หากไม่มีการบันทึกข้อมูลตู้ (chamber data logging) และใบรับรองการสอบเทียบที่ถูกต้อง การทดสอบที่ล้มเหลวนั้นอธิบายได้ยาก และการทดสอบที่ผ่านก็เชื่อถือได้ยาก

เหตุใดการบำรุงรักษาและการสอบเทียบจึงสำคัญ

ตู้ขนาดกะทัดรัดตอบสนองได้รวดเร็ว ทำให้รอบการทดสอบ R&D สั้นลง — แต่ก็หมายความว่าทางเดินอากาศที่ถูกกีดขวาง ชั้นวางที่บรรทุกหนักเกิน หรือขอบยางประตูที่สึกหรอ สามารถเปลี่ยนแปลงสนามความร้อนได้อย่างรวดเร็ว

ตัวอย่างจะถูกประเมินจากอากาศที่สัมผัสจริง ไม่ใช่แค่จากจอแสดงผลของตัวควบคุม ความสม่ำเสมอที่ต่ำอาจทำให้ตัวอย่างหนึ่งเย็นกว่าตัวอย่างอื่น การแกว่งที่มากเกินอาจทำให้ PCB หรือเซนเซอร์เกิดความเครียดในแบบที่ไม่ได้วางแผนไว้ การบำรุงรักษาตามปกติช่วยให้พัดลม ซีล ห้องทำงาน ตัวควบคุม และอุปกรณ์ความปลอดภัยอยู่ในสภาพปกติ การสอบเทียบเพิ่มหลักฐาน: การเปรียบเทียบค่าที่อ่านได้จากตู้กับเซ็นเซอร์อ้างอิงที่สอบเทียบได้ที่จุดที่เลือก แสดงให้เห็นว่าตู้เหมาะสมสำหรับการทดสอบคุณสมบัติ การตรวจรับชิ้นส่วน การตรวจสอบผลิตภัณฑ์ หรือการตรวจสอบความเสถียรหรือไม่

รายการตรวจสอบการบำรุงรักษาตู้ทดสอบอุณหภูมิประจำวัน

การบำรุงรักษาประจำวันควรเรียบง่าย ทำซ้ำได้ และมุ่งเน้นไปที่ชิ้นส่วนที่ส่งผลต่อเสถียรภาพของตู้โดยตรง

· ตรวจสอบภายในตู้ก่อนการทดสอบทุกครั้ง

นำเศษชิ้นส่วน เศษบรรจุภัณฑ์ เทป เศษโลหะ และวัสดุที่หกออก ทำความสะอาดห้องทำงานสเตนเลสด้วยผ้าที่ไม่กัดกร่อนเมื่อจำเป็น อย่าวางตัวอย่างชิดกับช่องลมออกด้านหลังหรือพัดลมหมุนเวียน — อุปกรณ์ยึดจับที่มีขนาดใหญ่เกินอาจรบกวนการไหลของอากาศ

· ตรวจสอบขอบยางประตูและหน้าต่างสังเกตการณ์

ปะเก็นที่หลวม มีน้ำแข็งเกาะ หรือประตูที่ปิดไม่สนิท อาจทำให้เกิดการรั่ว ซึ่งมักแสดงออกเป็นการทำความเย็นช้า การแกว่งของอุณหภูมิที่ไม่คงที่ หรือการควบแน่นใกล้หน้าต่างสังเกตการณ์ ตรวจสอบบริเวณซีลและปิดปลั๊กช่องเสียบสายเมื่อไม่ใช้งาน

· รักษาให้การไหลเวียนอากาศไม่ถูกกีดขวาง

เว้นที่ว่างรอบๆ ตัวอย่างแต่ละชิ้น สำหรับแผงวงจรอิเล็กทรอนิกส์ ให้วางอุปกรณ์ยึดบนชั้นวางแทนพื้นตู้ สำหรับเซลล์แบตเตอรี่หรือชิ้นส่วนพลาสติก หลีกเลี่ยงการวางซ้อนกันแน่น เว้นแต่แผนการทดสอบต้องการสภาพโหลดเช่นนั้น

· ทบทวนตัวควบคุมและสัญญาณเตือน

ก่อนการทดสอบระยะยาว ให้ตรวจสอบโปรไฟล์ อัตราการเปลี่ยนแปลงอุณหภูมิ เวลาคงที่ และขีดจำกัดสัญญาณเตือน รวมถึงอุณหภูมิเกิน กระแสเกิน แรงดันสูงของสารทำความเย็น น้ำขาด และการป้องกันไฟรั่วลงดิน

การบำรุงรักษารายสัปดาห์และรายเดือน

ช่วงเวลา	Task	เหตุผลที่สำคัญ
รายสัปดาห์	ทำความสะอาดชั้นวาง ผนังด้านใน และบริเวณท่อระบายน้ำ	ป้องกันการปนเปื้อนและการสะสมของน้ำแข็ง
รายสัปดาห์	ทบทวนประวัติสัญญาณเตือน	พบปัญหาเกี่ยวกับคอมเพรสเซอร์หรือเซนเซอร์ตั้งแต่เนิ่นๆ
รายสัปดาห์	ส่งออกไฟล์บันทึกข้อมูลของตู้	เก็บหลักฐานสำหรับรายงานและการตรวจสอบ
รายเดือน	ตรวจสอบขอบยางประตูและช่องเสียบสาย	ลดการรั่วซึมและการแกว่งที่ผิดปกติ
รายเดือน	เปรียบเทียบค่าที่แสดงกับเซ็นเซอร์อ้างอิง	ชี้วัดการคลาดเคลื่อนก่อนการสอบเทียบอย่างเป็นทางการ
รายเดือน	สำรองโปรแกรมทดสอบที่ใช้บ่อย	ป้องกันการสูญหายของโปรไฟล์ที่ผ่านการตรวจสอบแล้ว

วิธีการสอบเทียบ Mini Temperature Chamber

การสอบเทียบควรสะท้อนการใช้งานตู้จริง — ตู้ที่ใช้งานส่วนใหญ่ที่ +85°C สำหรับการ aging ไม่จำเป็นต้องเลือกจุดสอบเทียบเหมือนกับตู้ที่ใช้สำหรับการคัดกรองที่อุณหภูมิ -70°C

เตรียมเซ็นเซอร์อ้างอิงที่สอบเทียบแล้ว— เทอร์โมมิเตอร์อ้างอิง หัววัด PT100 เทอร์โมคัปเปิล หรือเครื่องบันทึกข้อมูลที่มีใบรับรองที่ถูกต้อง ซึ่งมีความแม่นยำมากกว่าค่าความคลาดเคลื่อนที่กำลังตรวจสอบ เดินสายผ่านช่องเสียบสายและปิดให้แน่น
เลือกจุดสอบเทียบ: โดยทั่วไป -40°C, -20°C, 0°C, +25°C, +85°C, +150°C รวมถึง -70°C สำหรับงานเย็น และจุดตั้งค่าใดๆ ที่ใช้มากที่สุดในการผลิต รอให้เสถียร 30–60 นาทีหลังจากถึงจุดตั้งค่าก่อนบันทึก
วางเซ็นเซอร์สำหรับการทดสอบความสม่ำเสมอ— จุดกึ่งกลางและมุมสำหรับการตรวจสอบตู้เปล่า ตำแหน่งตัวอย่างจริงสำหรับการตรวจสอบเมื่อมีโหลด ใบรับรองตู้เปล่าอาจไม่สามารถอธิบายพฤติกรรมเมื่อติดตั้งอุปกรณ์ยึดหนาแน่นได้
ทำให้เสถียรและบันทึกการแกว่งการแกว่งคือค่าที่อ่านได้สูงสุดลบด้วยต่ำสุด ณ ตำแหน่งหนึ่งในช่วงเวลาที่กำหนด ความสม่ำเสมอเปรียบเทียบตำแหน่งต่างๆ ในเวลาเดียวกัน การบันทึกข้อมูลสนับสนุนรายงานการสอบเทียบ
ปรับหรือบันทึกค่าความเบี่ยงเบนหากค่าที่แสดงแตกต่างจากค่าอ้างอิง ให้ตรวจสอบการวางเซ็นเซอร์ การซีลสาย สภาพโหลด และเวลาในการทำให้เสถียรก่อน ใบรับรองควรระบุค่าที่อ่านได้ก่อนและหลังการปรับ

มาตรฐานการทดสอบและพารามิเตอร์ที่ต้องบันทึก

ข้อมูลอ้างอิงการทดสอบ	วัตถุประสงค์	พารามิเตอร์ที่ต้องเขียนในแผน
IEC 60068-2-1, การทดสอบ A: ความเย็น	การจัดเก็บหรือการทำงานที่อุณหภูมิต่ำ	-20°C, -40°C หรือ -70°C; มีพลังงานจ่ายหรือไม่; บรรจุหีบห่อหรือไม่; เวลาในการทำให้เสถียร; สัมผัสเป็นเวลา 2, 16, 72 หรือ 96 ชั่วโมง
IEC 60068-2-2, การทดสอบ B: ความร้อนแห้ง	การจัดเก็บหรือการทำงานที่อุณหภูมิสูง	+70°C, +85°C, +105°C หรือ +150°C; มีพลังงานจ่ายหรือไม่; เวลาในการทำให้เสถียร; สัมผัสเป็นเวลา 2, 16, 72 หรือ 96 ชั่วโมง
IEC 60068-2-14, การทดสอบ N	ผลของการเปลี่ยนแปลงอุณหภูมิ	อุณหภูมิต่ำ อุณหภูมิสูง เวลาคงที่ เวลาถ่ายโอนหรืออัตราการเปลี่ยนแปลง จำนวนรอบ

"การทดสอบการเปลี่ยนแปลงอุณหภูมิแบบวนรอบ" เพียงอย่างเดียวมีความคลุมเครือเกินไป แผนที่มีประโยชน์ควรระบุ: -40°C ถึง +85°C, คงที่ 30 นาทีที่แต่ละจุด, 5 รอบ, ให้ความร้อน 3°C/นาที, ทำให้เย็น 1°C/นาที, ตัวอย่างไม่มีพลังงานจ่าย, ช่วงเวลาบันทึกข้อมูล 1 นาที

ปัญหาที่พบบ่อยระหว่างการบำรุงรักษา

การแกว่งที่มากเกิน: ประตูรั่ว, การตั้งค่าตัวควบคุมไม่เสถียร, การสัมผัสของเซนเซอร์ไม่ดี, การไหลของอากาศถูกกีดขวาง, หรือโหลดที่กระจายความร้อน — ตรวจสอบปะเก็น, ช่องเสียบสาย, การวางตัวอย่าง, และพื้นที่ว่างสำหรับการไหลของอากาศก่อน
ความสม่ำเสมอที่ไม่ดี: มักพบเมื่อตัวอย่างถูกบรรจุแน่นเกินไป การขยับอุปกรณ์ยึดห่างจากช่องลมออก 50 มม. สามารถเปลี่ยนผลลัพธ์ได้ หากตู้ผ่านเมื่อว่างแต่ไม่ผ่านเมื่อมีโหลด ให้ทบทวนการจัดวางโหลด
การบันทึกข้อมูลที่ขาดหาย: รายงานที่ไม่มีกราฟอุณหภูมิเป็นหลักฐานที่อ่อนแอ บันทึกจุดตั้งค่า อุณหภูมิจริง เวลา เหตุการณ์สัญญาณเตือน ผู้ปฏิบัติงาน รหัสตัวอย่าง และชื่อโปรแกรม เก็บข้อมูลดิบพร้อมรายงานและใบรับรองการสอบเทียบสำหรับการทดสอบที่เกี่ยวข้องกับลูกค้า

LIB Mini Temperature Chamber: ข้อมูลจำเพาะ การสร้าง และการสนับสนุน

Mini Temperature Chamber ของ LIB Industry ถูกสร้างขึ้นสำหรับห้องปฏิบัติการที่ต้องการพื้นที่ติดตั้งขนาดเล็กแต่ยังคงต้องการช่วงอุณหภูมิที่กว้างและการควบคุมที่เสถียร

ข้อมูลจำเพาะหลักของตู้

Item	ข้อมูลจำเพาะหรือคุณลักษณะ
ปริมาตรใช้งาน	50 ลิตร หรือ 80 ลิตร
พื้นที่ภายใน	320 × 350 × 450 มม. หรือ 400 × 400 × 500 มม.
ตัวเลือกช่วงอุณหภูมิ	-20°C ถึง +150°C, -40°C ถึง +150°C หรือ -70°C ถึง +150°C
การแกว่งของอุณหภูมิ	±0.5°C
ค่าเบี่ยงเบนอุณหภูมิ / ความสม่ำเสมอ	±2.0°C
อัตราการให้ความร้อนและทำความเย็น	ให้ความร้อน 3°C/นาที ทำความเย็น 1°C/นาที
การควบคุมและข้อมูล	หน้าจอสัมผัส LCD ที่ตั้งโปรแกรมได้, การเชื่อมต่อ Ethernet
โครงสร้างตู้	ภายในสเตนเลส SUS304, รูเสียบสาย, ชั้นวางสองชั้น

รายละเอียดที่สำคัญในการใช้งานประจำวัน

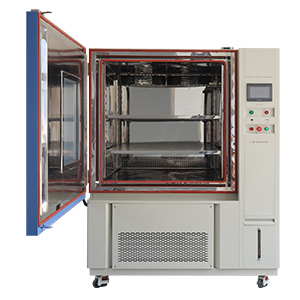

ตู้ผสมผสานห้องทำงานที่ทนต่อการกัดกร่อน ภายนอกเป็นเหล็กเคลือบ ฉนวน ไฟภายใน และหน้าต่างสังเกตการณ์ โปรไฟล์ที่ตั้งโปรแกรมได้ช่วยให้เครื่องเดียวสามารถทำงานที่การเก็บในที่เย็น ความร้อนแห้ง และการเปลี่ยนแปลงอุณหภูมิแบบวนรอบต่อเนื่องโดยไม่ต้องเปลี่ยนด้วยตนเอง — ซึ่งเกี่ยวข้องโดยตรงกับกิจวัตรการบำรุงรักษาข้างต้น เนื่องจากการปรับเปลี่ยนด้วยตนเองน้อยลงหมายความว่าโอกาสที่ซีลหลวมหรือขีดจำกัดสัญญาณเตือนที่ตั้งโปรแกรมผิดพลาดจะหลุดรอดไปโดยไม่สังเกตก็มีน้อยลง

Mini Temperature Chamber เทียบกับ Walk-In Environmental Room

การเลือกระหว่างตู้ขนาดเล็กแบบตั้งโต๊ะกับห้องขนาดใหญ่แบบ Walk-In ขึ้นอยู่กับปริมาณตัวอย่างและการกำหนดค่าโหลด ไม่ใช่แค่งบประมาณ:

ปัจจัย	Mini Temperature Chamber (50–80 ลิตร)	Walk-In Environmental Room
ปริมาณตัวอย่าง	แบตช์ขนาดเล็ก, ชิ้นส่วนเดี่ยว	ชุดประกอบขนาดใหญ่หลายชิ้นหรือชั้นวางหลายชั้นพร้อมกัน
การควบคุมความสม่ำเสมอของอุณหภูมิ	เข้มงวดกว่า, ง่ายต่อการรักษา ±2.0°C ในปริมาตรเล็ก	ต้องใช้วิศวกรรมการไหลของอากาศมากขึ้นเพื่อรักษาความสม่ำเสมอ
พื้นที่ติดตั้ง	แบบตั้งโต๊ะ, ใช้พื้นที่ห้องปฏิบัติการน้อยที่สุด	ห้องเฉพาะ, ใช้พื้นที่พื้นมาก
กรณีการใช้งานทั่วไป	การคัดกรอง R&D, การตรวจรับชิ้นส่วน, การตรวจสอบคุณภาพแบตช์เล็ก	การทดสอบชุดประกอบทั้งหมดหรือหลายหน่วยในการผลิต
ความเร็วในการตอบสนองต่อการเปลี่ยนจุดตั้งค่า	รวดเร็ว, เหมาะสำหรับแผนการทดสอบแบบวนรอบสั้น	ช้ากว่าเนื่องจากปริมาตรอากาศที่ใหญ่

Xi'an LIB Environmental Simulation Industry ในฐานะผู้จัดจำหน่ายตู้ทดสอบ

Xi'an LIB Environmental Simulation Industry ผลิตตู้ทดสอบสิ่งแวดล้อมมาตั้งแต่ปี 2009 ครอบคลุมการออกแบบ การผลิต การขาย และการบริการ ผลิตภัณฑ์ครอบคลุมตู้ทดสอบอุณหภูมิและสภาพอากาศ ตู้ทดสอบการกัดกร่อน ตู้ทดสอบฝุ่นและน้ำตามมาตรฐาน IP ตู้ทดสอบสภาพดินฟ้าอากาศ และตู้ทดสอบพิเศษ — ดังนั้นห้องปฏิบัติการที่เริ่มต้นด้วย Mini Temperature Chamber สำหรับการคัดกรอง R&D สามารถขยายไปสู่อุปกรณ์ตรวจสอบคุณภาพขนาดใหญ่กว่าจากผู้จัดจำหน่ายรายเดียวกัน

ความคิดเห็นจากลูกค้าจริง

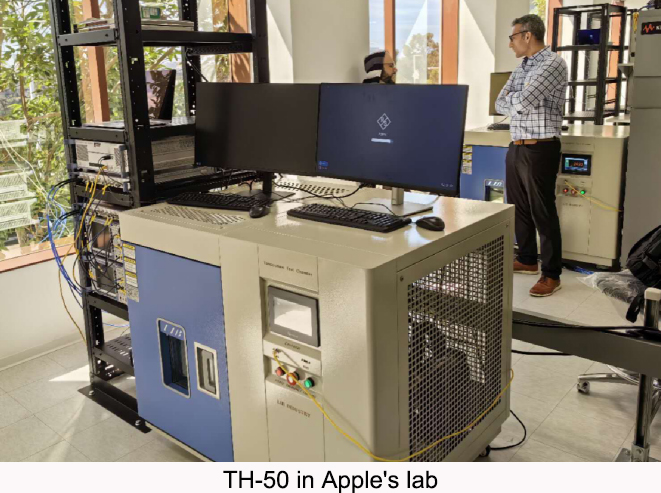

ห้องปฏิบัติการที่ใช้ LIB Mini Temperature Chambers สำหรับการตรวจรับชิ้นส่วนและการคัดกรอง R&D รายงานว่าอัตราการให้ความร้อน/ทำความเย็นที่รวดเร็วช่วยให้แผนการทดสอบแบบวนรอบสั้นไม่กลายเป็นคอขวด และการบันทึกข้อมูลที่เชื่อมต่อผ่าน Ethernet ช่วยเร่งการเปรียบเทียบการคลาดเคลื่อนรายเดือน เนื่องจากกราฟที่ส่งออกไม่จำเป็นต้องถอดความด้วยตนเอง ลูกค้าหลายรายจัดเก็บโปรไฟล์ที่ผ่านการตรวจสอบแล้วสำหรับการเก็บในที่เย็น ความร้อนแห้ง และการวนรอบไว้เคียงข้างกันบนหน้าจอสัมผัส ลดเวลาในการตั้งค่าระหว่างการทดสอบตามมาตรฐาน IEC 60068-2-1 และ 60068-2-2 บนเครื่องเดียวกัน

ผลิตภัณฑ์ที่เกี่ยวข้อง

Climatic Test Chambers — การทดสอบอุณหภูมิ-ความชื้นร่วม (20–98% RH) สำหรับโปรโตคอลความร้อนชื้นหรือการแช่แข็งด้วยความชื้น

Walk-In Environmental Rooms — การทดสอบชุดประกอบทั้งหมดหรือหลายหน่วยในการผลิตหลังจากการตรวจสอบ R&D

Dust & Sand Test Chambers — การทดสอบ IP5X/IP6X สำหรับตู้เดียวกันที่ผ่านการคัดกรองอุณหภูมิ

Corrosion / Salt Spray Test Chambers— ความทนทานของสารเคลือบและตัวเครื่องควบคู่กับข้อมูลการเปลี่ยนแปลงอุณหภูมิแบบวนรอบ

คำถามที่พบบ่อย

1. ควรสอบเทียบ Mini Temperature Chamber บ่อยแค่ไหน?ห้องปฏิบัติการส่วนใหญ่ใช้ช่วงเวลา 6–12 เดือน การใช้งานหนัก การตรวจสอบจากลูกค้า งานซ่อมแซม การเปลี่ยนเซนเซอร์ หรือผลการทดสอบที่ล้มเหลวอาจต้องมีการสอบเทียบเร็วกว่ากำหนด

2. ความแตกต่างระหว่างความสม่ำเสมอของอุณหภูมิและการแกว่งคืออะไร?ความสม่ำเสมอเปรียบเทียบค่าที่อ่านได้จากตำแหน่งต่างๆ ในเวลาเดียวกัน การแกว่งวัดว่าตำแหน่งหนึ่งเปลี่ยนแปลงไปเท่าใดหลังจากเสถียรแล้ว

3. ทำไมการบันทึกข้อมูลตู้จึงสำคัญ?มันบันทึกกราฟการทดสอบจริง ช่วยค้นหาเหตุการณ์ผิดปกติ สนับสนุนการวิเคราะห์ความล้มเหลว และให้หลักฐานสำหรับใบรับรองการสอบเทียบหรือรายงานลูกค้า

4. LIB Industry ให้การรับประกันและการสนับสนุนหลังการขายอะไรบ้าง?LIB รับประกัน Mini Temperature Chamber ด้วยการรับประกัน 36 เดือน (3 ปี) และบริการติดตามตลอดอายุการใช้งานรวมถึงคำแนะนำในการติดตั้ง การสนับสนุนการทดสอบเดินเครื่อง คำแนะนำในการบำรุงรักษา และการสนับสนุนการซ่อม

5. LIB สามารถสร้าง Mini Temperature Chamber ที่ไม่ได้มาตรฐานได้หรือไม่?ใช่ — นอกเหนือจากการกำหนดค่ามาตรฐาน 50 ลิตรและ 80 ลิตร LIB ยังเสนอการปรับแต่งตามความต้องการที่ไม่ได้มาตรฐานในสายการผลิตของตนเองครบวงจรด้วยบริการครบวงจรครอบคลุมการให้คำปรึกษา การผลิต การติดตั้ง และการฝึกอบรม ทุกเครื่องผ่านการตรวจสอบสมรรถนะ การตรวจสอบการทำงาน และการสอบเทียบก่อนจัดส่ง

6. การผ่านการสอบเทียบขณะว่างรับประกันผลลัพธ์ที่แม่นยำเมื่อมีโหลดหรือไม่?ไม่ — ใบรับรองตู้เปล่าอาจไม่สามารถอธิบายพฤติกรรมเมื่อมีการติดตั้งอุปกรณ์ยึดหนาแน่นหรือแผงวงจรที่มีพลังงานจ่าย การตรวจสอบเมื่อมีโหลดโดยมีเซ็นเซอร์ที่ตำแหน่งตัวอย่างจริงจะยืนยันความสม่ำเสมอภายใต้สภาวะการทดสอบจริง

ร่วมเป็นพันธมิตรกับ LIB Industry

Mini Temperature Chamber จะให้คุณค่าสูงสุดเมื่อการบำรุงรักษา การสอบเทียบ และการบันทึกข้อมูลเป็นส่วนหนึ่งของกระบวนการทดสอบ ไม่ใช่สิ่งที่ทำทีหลัง การทำความสะอาดประจำวัน การควบคุมการไหลของอากาศ การตรวจสอบขอบยางประตู และการทบทวนสัญญาณเตือนช่วยให้ตู้อยู่ในสภาพดี การสอบเทียบพิสูจน์พฤติกรรมอุณหภูมิจริงผ่านเซ็นเซอร์อ้างอิง การตรวจสอบความสม่ำเสมอ และบันทึกการแกว่ง — เปลี่ยนการตรวจสอบตามปกติให้เป็นหลักฐานคุณภาพที่ใช้งานได้

ติดต่อทีมวิศวกรของ LIB Industry ได้ที่inquiry@libtestchamber.comเพื่อหารือเกี่ยวกับความต้องการ Mini Temperature Chamber ของคุณหรือขอข้อเสนอทางเทคนิคหรือใบเสนอราคา
