วิธีการทดสอบความร้อนแห้งสำหรับตัวควบคุมการบินโดรน, ESC, และกล้อง?

Jul 30 2026

Table of Content [Hide]

มาตรฐาน IEC 60068-2-2 และ MIL-STD-810H

อากาศยานไร้คนขับ (UAV) และโดรนเชิงพาณิชย์ทำงานในโครงสร้างลำตัวที่กะทัดรัดและปิดทึบซึ่งทำจากคาร์บอนไฟเบอร์หรือพลาสติก โดยมีการไหลเวียนของอากาศตามธรรมชาติที่จำกัด ในระหว่างการทำงาน ความร้อนภายในจากมอเตอร์บรัชเลสกระแสสูง แบตเตอรี่ลิเธียมโพลิเมอร์ หน่วยประมวลผลกลาง และภาคขยายกำลังของตัวควบคุมความเร็วอิเล็กทรอนิกส์ (ESC) ความถี่สูง จะสะสมอย่างรวดเร็ว ในสภาพแวดล้อมที่ร้อนหรือโดนแสงแดดโดยตรง อุณหภูมิภายในโครงสร้างอากาศยานอาจเกิน 70°C ถึง 85°C ได้โดยง่าย

ภายใต้ความเค้นทางความร้อนที่รุนแรง อิเล็กทรอนิกส์ของโดรนจะแสดงโหมดความล้มเหลวที่แตกต่างกัน: ตัวควบคุมการบินเกิดการเบี่ยงเบนของไบอัสเซนเซอร์ IMU และการรีเซ็ตโปรเซสเซอร์; ESC เกิดการดับเนื่องจากความร้อนของ MOSFET หรือความไม่สมดุลของกระแสเฟส; และกิมบอลกล้องเกิดสัญญาณรบกวนจากเซนเซอร์ภาพ เลนส์หลุดโฟกัส และความผิดพลาดของมอเตอร์จับยึด

เพื่อขจัดการตกหล่นในสนามและรับประกันความน่าเชื่อถือของภารกิจ ทีมวิศวกรดำเนินการทดสอบความร้อนแห้งแบบเร่งภายใน aDry Heat Test Chamberคู่มือนี้อธิบายรายละเอียดฟิสิกส์การเสื่อมสภาพจากความร้อนในชุดประกอบย่อยสำคัญของโดรน มาตรฐานคุณสมบัติระดับสากล (IEC 60068-2-2, MIL-STD-810H, RTCA DO-160G) ขั้นตอนการทดสอบ และโซลูชันอุปกรณ์แบบสำเร็จรูปจาก LIB Industry

Thermal Stress & Failure Physics in UAV Power & Flight Electronics

ชุดประกอบย่อยต่างๆ ของโดรนสร้างและตอบสนองต่อความร้อนในรูปแบบที่แตกต่างกัน การประเมินความน่าเชื่อถือของโดรนต้องใช้เครื่องมือวัดเฉพาะชิ้นส่วน โหลดไฟฟ้า และการเฝ้าติดตามเพื่อวินิจฉัย

Sub-Assembly	Primary Heat Source	Key Thermal Risk
Flight Controller (FC)	ความร้อนจากการประมวลผลของ CPU	IMU sensor drift
Electronic Speed Controller (ESC)	High-frequency MOSFET switching	กระแสเฟสสูง (30A – 120A+)
Camera & Optical Gimbal	ความร้อนในตัวเองของเซนเซอร์ ตัวเรือนที่ปิดทึบ	สัญญาณรบกวนดาร์กเคอร์เรนต์ เลนส์เปลี่ยนโฟกัส กิมบอลมอเตอร์ดริฟท์/ความผิดพลาดในการจับยึด

1. Flight Controller (FC) Thermal Drift

ตัวควบคุมการบินรวมระบบไมโครอิเล็กโทรแมคานิคัล (MEMS) ไจโรสโคปและแอคเซเลอโรมิเตอร์ (IMU) ไมโครคอนโทรลเลอร์ (MCU) ตัวควบคุมแรงดัน และเซนเซอร์ความกดอากาศ

• Sensor Bias Shift: อุณหภูมิสูงทำให้เกิดการขยายตัวจากความร้อนในโครงสร้าง MEMS สร้างการเปลี่ยนแปลงสัญญาณเอาต์พุตเป็นศูนย์ (g-bias และ gyro drift) ซึ่งทำให้สูญเสียความสูงหรือท่าทางของอากาศยานในการบินอัตโนมัติ

• Processor & Regulator Instability: อุณหภูมิที่สูงขึ้นเพิ่มสัญญาณรบกวนทางความร้อนในตัวควบคุมแรงดันชนิด low-dropout (LDO) และกระตุ้นให้เกิด CPU thermal throttling หรือ Watchdog resets ทำให้สูญเสียการควบคุมทั้งหมดระหว่างบิน

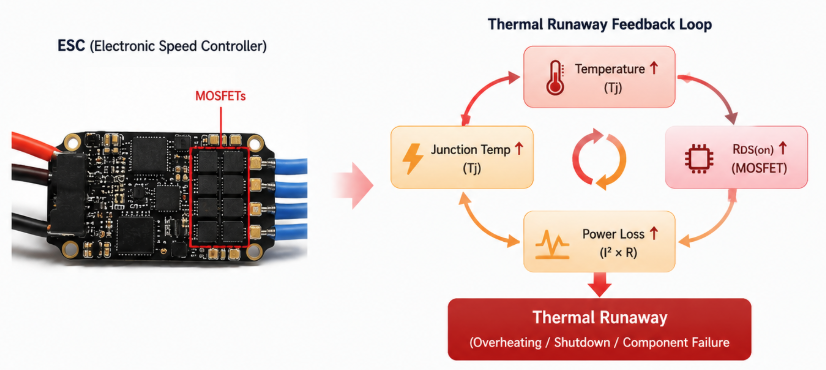

2. Electronic Speed Controller (ESC) MOSFET Thermal Runaway

ESC แปลงไฟฟ้ากระแสตรงจากแบตเตอรี่เป็นสัญญาณขับเคลื่อนสามเฟสสำหรับมอเตอร์บรัชเลสผ่านการมอดูเลตความกว้างพัลส์ความถี่สูง (PWM)

• Switching Losses & Thermal Runaway: ความต้านทานภายในของ MOSFET (RDS(on)) เพิ่มขึ้นตามสัดส่วนของอุณหภูมิจุดต่อ Tj:

RDS(on)(Tj) = RDS(on)(25°C) × [1 + α × (Tj − 25°C)]

โดยที่ α คือค่าสัมประสิทธิ์อุณหภูมิเป็นบวกของซิลิคอน เมื่อ Tj สูงขึ้น RDS(on) เพิ่มขึ้น ทำให้กำลังสูญเสียการนำ (Ploss = I2phase × RDS(on)) สูงขึ้น และกระตุ้นให้เกิด thermal runaway, solder reflow หรือการปิดตัวก่อนเวลาอันควร

3. Camera Module & Optical Gimbal Degradation

• CMOS Image Sensor Dark Current Noise: กระแสรั่วไหลของเซนเซอร์เพิ่มเป็นสองเท่าโดยประมาณทุกๆ อุณหภูมิที่เพิ่มขึ้น 6°C ถึง 8°C ทำให้เกิดสัญญาณรบกวนแบบ fixed-pattern, hot pixels และการกระตุกของเฟรม

• Lens Defocusing: การขยายตัวจากความร้อนของกระบอกเลนส์ผสมทำให้ระยะห่างของชิ้นเลนส์เปลี่ยนไป ลดความคมชัดของภาพ

• Gimbal Motor Holding Error: อุณหภูมิสูงทำให้ความต้านทานขดลวดมอเตอร์เปลี่ยนไป ส่งผลให้ระบบป้องกันความร้อนของไดรเวอร์ตัดการทำงานหรือลดทอร์กเสถียรภาพ

Component Failure Matrix

Component Assembly	Primary Thermal Stressor	Physical Failure Mechanism	Diagnostic Metric
Flight Controller	การกระจายความร้อนของ CPU และอุณหภูมิโครงสร้างลำตัวโดยรอบ	MEMS IMU bias shift, MCU watchdog reset, LDO noise	เสถียรภาพของเอาต์พุตท่าทาง, ระยะเวลาลูป, การกระเพื่อมของแรงดัน
Electronic Speed Controller	การสวิตชิ่งกระแสสูง (I2R) และการสะสมความร้อน	MOSFET thermal runaway, เฟสไม่สมดุล, ความล้าของจุดบัดกรี	สมดุลกระแสเฟส, อุณหภูมิสวิตชิ่ง (Tj), การทริปป้องกัน
Camera Module	ความร้อนในตัวเองของเซนเซอร์และตัวเรือนปิดทึบ	CMOS dark current เพิ่มขึ้น, เลนส์เปลี่ยนโฟกัส	การสูญเสียเฟรม, อัตราส่วนสัญญาณต่อสัญญาณรบกวนภาพ (SNR), focus MTF
3-Axis Gimbal	ความร้อนของไดรเวอร์มอเตอร์และภาระการทรงตัวอย่างต่อเนื่อง	ความต้านทานขดลวดเพิ่มขึ้น, ไดรเวอร์ดับจากความร้อน	ความผิดพลาดในการจับยึด (องศา), กระแสมอเตอร์, อัตราดริฟท์

Qualification Standards & Testing Frameworks

การเลือกมาตรฐานที่ถูกต้องขึ้นอยู่กับว่าชุดประกอบโดรนเป็นชิ้นส่วนเชิงพาณิชย์ ระบบการบินพลเรือน หรือ UAV ทางทหาร

Standard	Scope	Typical Temperatures
IEC 60068-2-2	เชิงพาณิชย์และอุตสาหกรรมทั่วไป	ค่าที่นิยม: +55°C, +70°C, +85°C
MIL-STD-810H Method 501.7	UAV ทางทหารและการป้องกันที่ปรับแต่ง	Basic Hot (A2) / Hot Dry (A1)
RTCA DO-160G Section 4	คุณสมบัติสิ่งแวดล้อมของอุปกรณ์อากาศยานพลเรือน	+55°C, +70°C, +85°C

1. IEC 60068-2-2: Environmental Testing – Part 2-2: Tests – Test B: Dry Heat

• Test Method: ประเมินชิ้นงานที่ไม่กระจายความร้อน (Test Bb) และชิ้นงานที่กระจายความร้อน (Test Bd/Be) ภายใต้สภาวะที่มีหรือไม่มีไฟเลี้ยง

• Key Temperatures: +55°C, +70°C, +85°C, +100°C, และ +125°C

• Ramp Rate Limit: อัตราการเปลี่ยนแปลงอุณหภูมิต้องไม่เกิน 1 K/min (เฉลี่ยในช่วง ≤5 นาที) เพื่อป้องกันการช็อกความร้อนที่ไม่พึงประสงค์

2. MIL-STD-810H Method 501.7: High Temperature

• Procedure I (Storage): ประเมินความสมบูรณ์ของโครงสร้างและการอยู่รอดของวัสดุภายใต้อุณหภูมิการจัดเก็บสูง (สูงสุด +71°C สำหรับภูมิอากาศ Hot Dry A1) เป็นเวลาอย่างน้อยเจ็ดรอบยี่สิบสี่ชั่วโมงรายวัน

• Procedure II (Operation): ประเมินสมรรถนะขณะมีไฟเลี้ยงภายใต้อุณหภูมิทำงานสูงสุด (+32°C ถึง +49°C โดยรอบ หรืออุณหภูมิโครงสร้างที่เหนี่ยวนำสูงขึ้นได้ถึง +71°C) เป็นเวลาอย่างน้อยสามรอบการทำงานยี่สิบสี่ชั่วโมง

• Ramp Rate Limit: อัตราการให้ความร้อนสูงสุดจำกัดที่ 3°C/min

Standards Parameter Comparison

Standard / Protocol	Focus Area	Temperature Range	Exposure Duration	Key Parameters & Ramp Limits
IEC 60068-2-2	อิเล็กทรอนิกส์เชิงพาณิชย์และอุตสาหกรรม	+30°C ถึง +125°C	2h, 16h, 72h, 96h, 168h	อัตราการเปลี่ยนแปลง ≤1 K/min; ตรวจสอบการทำงานขณะมีไฟเลี้ยง
MIL-STD-810H (501.7)	ระบบ UAV ทางทหารและอุตสาหกรรม	+33°C ถึง +71°C (เหนี่ยวนำ)	3 ถึง 7 รอบรายวัน 24 ชั่วโมง	การจัดเก็บและทำงานหลายรอบ; อัตราการเปลี่ยนแปลง ≤3°C/min
RTCA DO-160G (Sec 4)	อุปกรณ์อากาศยานพลเรือน	+55°C, +70°C, +85°C	3h (ช่วงสั้น) / 2h (ขณะทำงาน)	การกำหนดประเภทตั้งค่าขีดจำกัดอุณหภูมิทำงานสูงและอยู่รอดบนพื้น
MIL-STD-202-108	การทดสอบอายุชิ้นส่วน	+70°C ถึง +150°C (±2°C)	96h ถึง 1,000+h	การคัดกรองความทนทานระยะยาวสำหรับ IC แยกและ MOSFET

Standardized Dry Heat Test Workflow & Pass/Fail Criteria

ลำดับการทดสอบที่เป็นระบบช่วยรับประกันว่าความล้มเหลวที่บันทึกได้มาจากความเค้นทางความร้อนที่ควบคุม ไม่ใช่จากการจัดการที่ไม่เหมาะสมหรือการรบกวนของสายเคเบิ้ล

1. Pre-Test Inspection & Baseline Electrical Calibration

2. Component Instrumentation (thermocouple placement & cabling)

3. Sealed Feed-Through Port Setup (power & data routing)

4. Program Controlled Thermal Ramp (≤1 K/min to ≤3°C/min)

5. Isothermal Dwell & Full Electrical Load Execution

6. Real-Time Telemetry Logging (voltage, current, IMU, video)

7. Controlled Recovery & Post-Test Visual / Functional Check

Execution Protocol Steps

1. Instrumentation & Mounting: ติดเทอร์โมคัปเปิลชนิด K ที่ผ่านการสอบเทียบเข้ากับชิ้นส่วนที่มีความร้อนสูงโดยตรง (ตัว MCU, แผ่นระบายความร้อนของ MOSFET, LDO regulator, และตัวเรือนเซนเซอร์ CMOS) ยึดชิ้นส่วนบนอุปกรณ์จับยึดที่มีการนำความร้อนต่ำในทิศทางที่แทนการใช้งาน

2. Cable Routing & Feed-Through Sealing: ร้อยสายไฟกระแสสูงและอินเทอร์เฟซข้อมูลความเร็วสูง (CAN bus, UART, MIPI, HDMI) ผ่านพอร์ทเข้าถึงของตู้ทดสอบที่ซีลด้วยซิลิโคน เก็บแหล่งจ่ายไฟ DC และคอมพิวเตอร์บันทึกข้อมูลไว้นอกตู้

3. Thermal Stabilization & Dwell: ปรับอุณหภูมิตู้ทดสอบไปยังค่าที่ตั้งไว้ (เช่น +70°C หรือ +85°C) เริ่มจับเวลา dwell อย่างเป็นทางการหลังจากเซนเซอร์ภายในชิ้นส่วนแสดงสภาวะสมดุลทางความร้อน (ΔT < 1°C ต่อ 15 นาที)

4. Component Pass/Fail Criteria: ดูตารางด้านล่าง

Sub-Assembly	Pass Criteria	Fail Criteria
Flight Controller	ไม่มีการรีบูต/วอชด็อกทริปของ MCU; ไบอัสไจโร IMU อยู่ใน ±0.5°/s; ค่ากระเพื่อมของจังหวะลูป < 5	การรีเซ็ต CPU ใดๆ, ข้อมูลเทเลเมทรีเสียหาย, หรือท่าทางเบี่ยงเบน
Electronic Speed Controller	ความไม่สมดุลกระแสเฟส < 3%; ไม่มีการทริปความร้อนก่อนกำหนดภายใต้โหลดไฟฟ้าเต็ม	MOSFET ลัดวงจร, ขั้วต่อหลอมละลาย, ทริปป้องกันความร้อน
Camera & Gimbal	ไม่มีการกระตุกของเฟรมที่บิตเรตเป้าหมาย; ความผิดพลาดการนิ่งของกิมบอล < 0.02°; focus MTF คงอยู่	สัญญาณวิดีโอหาย, สัญญาณรบกวนภาพเกิน, มอเตอร์กิมบอลสูญเสียทอร์ก

Equipment Selection Guide: Benchtop vs. Reach-In Chambers

การเลือกตู้ทดสอบความร้อนแห้งที่เหมาะสมขึ้นอยู่กับขนาดชิ้นงาน การกระจายความร้อนรวม ความต้องการพอร์ทสายเคเบิ้ล และอัตราการเปลี่ยนแปลงอุณหภูมิที่ต้องการ

Benchtop / Compact Chamber (50L – 225L)	Reach-In / High-Capacity (500L – 1000L)
การทดสอบ R&D ของ FC, ESC และโมดูลกล้องเดี่ยว พื้นที่ใช้สอยน้อยสำหรับอิเล็กทรอนิกส์	การทดสอบโครงสร้างโดรนทั้งลำ การทดสอบ ESC หลายตัวพร้อมกัน โหลดที่มีการกระจายความร้อนสูง

Feature Comparison Matrix

Selection Parameter	Compact Benchtop Dry Heat Chamber	High-Capacity Reach-In Test Chamber
Internal Volume	50 ลิตร ถึง 225 ลิตร	500 ลิตร ถึง 1,000+ ลิตร
Target Test Specimen	บอร์ด FC แยกเดี่ยว, ESC เดี่ยว, โมดูลกล้อง	โครงสร้างมัลติโรเตอร์ทั้งลำ, อาร์เรย์ ESC สามเฟสขนาดใหญ่
Temperature Range	อุณหภูมิโดยรอบ +10°C ถึง +150°C (หรือ −20°C/−40°C ถึง +150°C)	−70°C ถึง +150°C
Temperature Fluctuation	±0.5°C	±0.5°C
Heating Ramp Rate	3.0°C/min	3.0°C/min ถึง 5.0°C/min
Access Port Diameter	พอร์ทซิลิโคนมาตรฐาน 50 มม.	พอร์ทคู่ปรับแต่งได้ 50 มม. / 100 มม.
Shelf Load Rating	30 กก. ต่อชั้น	ชั้นสำหรับงานหนัก 100 กก.

LIB Industry Engineering Expertise & Turnkey Testing Solutions

การเลือกอุปกรณ์ทดสอบสิ่งแวดล้อมที่มีความแม่นยำสูงจำเป็นต้องมีพันธมิตรผู้ผลิตที่มีประสบการณ์ซึ่งสามารถให้การสนับสนุนทางเทคนิคที่ปรับแต่งได้

About LIB Industry

ก่อตั้งในปี 2009, Xi'an LIB Environmental Simulation Industry เป็นผู้ออกแบบ ผู้ผลิต และผู้ให้บริการตู้ทดสอบสิ่งแวดล้อมระดับโลกที่เชี่ยวชาญ ให้บริการลูกค้าในกว่า 56 ประเทศ LIB นำเสนอโซลูชันการทดสอบแบบเบ็ดเสร็จ ตั้งแต่การวางแผนพื้นที่ห้องปฏิบัติการเบื้องต้นและการปรับแต่งทางวิศวกรรมป้อนผ่าน ไปจนถึงการจัดส่ง ติดตั้ง ฝึกอบรมผู้ปฏิบัติงาน และสอบเทียบ

• Comprehensive Product Range: LIB ออกแบบตู้ความร้อนแห้ง ตู้ทดสอบอุณหภูมิ/ความชื้น ระบบช็อกความร้อน อุปกรณ์กันฝุ่น/น้ำเข้า และห้องทดสอบสิ่งแวดล้อมแบบวอล์กอิน

• Pre-Delivery Quality Assurance: ตู้ที่สร้างเสร็จผ่านกระบวนการทำงานต่อเนื่อง 72 ชั่วโมงที่เข้มงวดและการสอบเทียบหลายจุดก่อนจัดส่ง

• Industry-Leading Support: ระบบ LIB ทั้งหมดรวมการรับประกัน 3 ปีแบบสมบูรณ์และการสนับสนุนทางเทคนิคและบริการตลอดอายุการใช้งาน

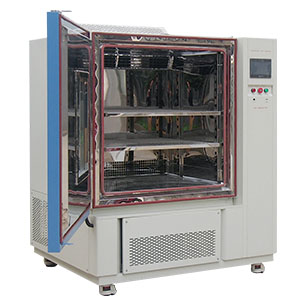

	Name	Dry Heat Chambers
	Model	TH-100
	Internal dimension (mm)	400500500
	Overall dimension (mm)	86010501620
	Capacity	100L
	Temperature range	-20℃ ～+150 ℃
	Low type	A: -40℃ B:-70℃ C -86℃
	Humidity Range	20%-98%RH
	Temperature deviation	± 2.0 ℃
	Heating rate	3 ℃ / min
	Cooling rate	1 ℃ / min
	Controller	Programmable color LCD touch screen controller, Multi-language interface, Ethernet , USB
	Refrigerant	R404A, R23
	Exterior material	Steel Plate with protective coating
	Interior material	SUS304 stainless steel
	Standard configuration	1 Cable hole (Φ 50) with plug; 2 shelves
	Timing Function	0.1~999.9 (S,M,H) settable


Robust Workroom	Cable Hole		Temperature and Humidity Sensor	PID controller

Core Technical Features of LIB Dry Heat Chambers (TR Series)

ตู้ทดสอบอุณหภูมิสูงและความร้อนแห้ง LIB TR Series ถูกปรับแต่งสำหรับการทดสอบคุณสมบัติอิเล็กทรอนิกส์:

• High-Precision Temperature Control: ชุดทำความร้อนแกน Nichrome ทำงานร่วมกับระบบหมุนเวียนอากาศแบบบังคับ เพื่อรักษาความผันผวนของอุณหภูมิภายใน ±0.5°C และความเบี่ยงเบนเชิงพื้นที่ภายใน ±2.0°C

• Customizable Cable Feed-Through Ports: พอร์ทมาตรฐาน 50 มม. (หรืออุปกรณ์เสริม 100 มม. / 150 มม.) ที่มีจุกซิลิโคนอ่อนช่วยให้สายกำลังกระแสสูงและสายสื่อสารความถี่สูงผ่านได้อย่างราบรื่น

• Programmable Touchscreen PLC: ตัวควบคุมหน้าจอสัมผัสสีขนาด 7 นิ้วอัจฉริยะรองรับโปรแกรมอุณหภูมิหลายขั้นตอน, การพล็อตเทรนด์ตามเวลาจริง, การบันทึกข้อมูลผ่าน Ethernet/USB และสัญญาณเตือนความปลอดภัยอัตโนมัติ

• Comprehensive Safety Protections: มีการตัดการทำงานเมื่ออุณหภูมิเกินในตัว, การป้องกันเฟสกลับด้าน, เบรกเกอร์รั่วไหลของกระแส และอินเตอร์ล็อคหยุดฉุกเฉินภายนอก เพื่อรับประกันการทดสอบที่มีไฟเลี้ยงอย่างปลอดภัยเป็นระยะเวลานาน

Real-World Customer Case Study & Field Implementation

Project Background

ผู้ผลิตโดรนเชิงพาณิชย์อุตสาหกรรมชั้นนำประสบปัญหาการรีเซ็ตตัวควบคุมการบินเป็นพักๆ และการดร็อปของวิดีโอเทเลเมทรีของกล้องเมื่อดำเนินภารกิจเฝ้าระวังในสภาพทะเลทรายที่อุณหภูมิสูง (>45°C โดยรอบ)

The Solution

LIB Industry ออกแบบและติดตั้งตู้ทดสอบความร้อนแห้ง TR-500 (500L) ที่มีพอร์ทป้อนผ่านสายเคเบิ้ลคู่ขนาด 100 มม. อุปกรณ์จับยึดที่ไม่นำไฟฟ้าเฉพาะทาง และความสามารถในการบันทึกข้อมูลต่อเนื่อง

LIB Field Implementation Workflow

1. On-Site Delivery & Position Alignment in UAV R&D Lab

2. Facility Power Integration & Calibration of Thermal Sensors

3. Execution of Custom IEC 60068-2-2 & DO-160G +70°C Operational Test

4. Hands-on Training for Test Engineers on PLC Automation & Exports

5. Final Sign-off & 3-Year Warranty Activation

Testing Outcome

โดยการจ่ายไฟให้ตัวควบคุมการบิน กิมบอลกล้อง และ ESC 80A ภายใต้โหลดเต็มที่ +70°C ในตู้ของ LIB วิศวกรระบุจุดอิ่มตัวทางความร้อนเฉพาะที่บน LDO regulator ภายใน (อุณหภูมิจุดต่อ >115°C) ผู้ผลิตได้ออกแบบเส้นทางระบายความร้อนในโครงสร้างใหม่ ทำให้ไม่เกิดการรีเซ็ตในสนามก่อนการผลิตจำนวนมาก

"ตู้ความร้อนแห้งและพอร์ทสายเคเบิ้ลแบบปรับแต่งได้ของ LIB ทำให้เราสามารถแยกแยะข้อบกพร่องตัวควบคุมความร้อนที่สำคัญในตัวควบคุมการบินของเราได้ก่อนเปิดตัวเชิงพาณิชย์เต็มรูปแบบ ความเสถียรของอุณหภูมิและอินเทอร์เฟซการบันทึกข้อมูลทำให้การตรวจสอบตามมาตรฐานเป็นเรื่องง่ายดาย"

Related LIB Product Recommendations

เพื่อสนับสนุนการทดสอบคุณสมบัติสิ่งแวดล้อมของโดรนอย่างสมบูรณ์—จากความเค้นทางความร้อน ความชื้น การช็อกความร้อน ไปจนถึงการสั่นสะเทือน—LIB Industry มีอุปกรณ์ทดสอบสิ่งแวดล้อมเสริมที่หลากหลาย:

Equipment Series	Core Qualification Function	Applicable Standards	Ideal Test Specimen
LIB Dry Heat Chamber (TR)	การคัดกรองอุณหภูมิสูงขณะทำงานและจัดเก็บ	IEC 60068-2-2, MIL-STD-810H 501.7	ตัวควบคุมการบิน, ESC, กิมบอลกล้อง
LIB Temp/Humidity Chamber (TH)	การหมุนเวียนความร้อนและความชื้นร่วมกัน	IEC 60068-2-30, MIL-STD-810H 507.6	PCB เคลือบผิวคอนฟอร์มัล, โมดูลเทเลเมทรี
LIB Thermal Shock Chamber (TS)	การขยายตัวและความล้าจากความเค้นอย่างรวดเร็ว	MIL-STD-883 Method 1010, JESD22-A104	IC ติดผิว, รอยต่อบัดกรี, ภาคขยายกำลัง
LIB Walk-In Environmental Room	การทดสอบความร้อนโครงสร้างอากาศยานระดับสาธารณูปโภค	RTCA DO-160G, Custom OEM Profiles	แพลตฟอร์ม UAV ทั้งลำ, ชิ้นส่วนปริมาณมาก

Frequently Asked Questions (FAQs)

Q1: ควรทดสอบตัวควบคุมการบินและ ESC ของโดรนที่อุณหภูมิเท่าใด

อิเล็กทรอนิกส์โดรนเชิงพาณิชย์มาตรฐานมักทดสอบที่ +55°C ถึง +70°C สำหรับคุณสมบัติขณะทำงาน และสูงถึง +85°C สำหรับการจัดเก็บในอุณหภูมิสูงหรือการคัดกรองโครงสร้างอากาศยานแบบสุดขั้ว ควรอ้างอิงเอกสารข้อมูลของผู้ผลิตชิ้นส่วนและโปรไฟล์การบินเป้าหมายเสมอ

Q2: สามารถจ่ายไฟให้ ESC ภายใต้โหลดไฟฟ้าเต็มภายในตู้ความร้อนแห้งได้อย่างปลอดภัยหรือไม่

ได้ การทดสอบ ESC ที่มีไฟเลี้ยงต้องเดินสายไฟ DC และสายควบคุมผ่านพอร์ทเข้าถึงสายเคเบิ้ลที่ซีลไว้ไปยังแหล่งจ่ายไฟภายนอกและแบงค์โหลด อินเตอร์ล็อคตัดไฟฉุกเฉินและขีดจำกัดความปลอดภัยเกินอุณหภูมิต้องทำงานอยู่ตลอดการทดสอบ

Q3: จะวัดการเบี่ยงเบนทางความร้อนของตัวควบคุมการบินระหว่างการทดสอบความร้อนแห้งได้อย่างไร

ติดตั้งตัวควบคุมการบินบนแท่นยึดที่นิ่งและแยกการสั่นสะเทือนภายในตู้ เชื่อมต่อเอาต์พุตเทเลเมทรีเข้ากับคอมพิวเตอร์ภายนอกและบันทึกข้อมูลดิบของไจโร/แอคเซเลอโรมิเตอร์ MEMS การประมาณท่าทาง จังหวะลูปของ MCU และแรงดันเรลจ่ายอย่างต่อเนื่องตลอดช่วงการไล่อุณหภูมิและการคงที่

Q4: เหตุใดจึงนิยมใช้ตู้ความร้อนแห้งมากกว่าตู้ความชื้นสำหรับการทดสอบอุณหภูมิสูงเบื้องต้น

การทดสอบความร้อนแห้งแยกโหมดความล้มเหลวทางความร้อนล้วนๆ—เช่น thermal runaway ของสารกึ่งตัวนำ, solder reflow, และ sensor bias drift—โดยไม่นำตัวแปรการควบแน่นของความชื้นเข้ามาเกี่ยวข้อง ทำให้การวิเคราะห์สาเหตุหลักง่ายขึ้นในช่วง R&D ระยะแรก
